Módulo 2: Circuitos Elétricos Residenciais
Como a Eletricidade Flui em Nossa Casa
No módulo anterior, introduzimos os conceitos básicos da eletricidade residencial. Agora, vamos aprofundar nosso conhecimento sobre como a eletricidade é distribuída em nossas casas através dos circuitos elétricos.
O que é um Circuito Elétrico?
Um circuito elétrico é o caminho fechado por onde a corrente elétrica flui. Imagine um rio: a água (corrente elétrica) flui do ponto mais alto (fonte de energia) para o ponto mais baixo (carga), retornando à origem para completar o ciclo.
Tipos de Circuitos Elétricos
Existem dois tipos principais de circuitos elétricos:
- Circuito em Série: Neste tipo de circuito, os componentes elétricos estão conectados em sequência, um após o outro. Se um componente queimar, todo o circuito é interrompido.

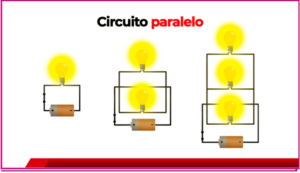

- Circuito em Paralelo: Neste tipo de circuito, os componentes elétricos estão conectados em ramos paralelos. Se um componente queimar, os outros continuam funcionando.
A maioria das instalações elétricas residenciais utiliza uma combinação de circuitos em série e paralelo. Por exemplo, as tomadas de uma mesma parede geralmente estão conectadas em paralelo, enquanto os interruptores e as tomadas estão conectados em série com a fonte de energia.
Diagramas Elétricos: A Linguagem da Eletricidade

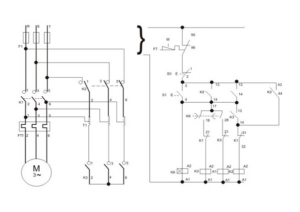

Para facilitar a compreensão e a instalação de sistemas elétricos, são utilizados diagramas elétricos. Esses diagramas utilizam símbolos padronizados para representar os diferentes componentes de um circuito.
simple house electrical diagram
Cálculo da Potência Elétrica
A potência elétrica é a quantidade de energia consumida por um aparelho em um determinado período de tempo. É medida em watts (W). A fórmula para calcular a potência é:
- Potência (W) = Tensão (V) x Corrente (A)
Exemplo: Uma lâmpada de 100W conectada a uma tensão de 120V consome uma corrente de aproximadamente 0,83A (100W / 120V = 0,83A).
Por que é importante calcular a potência?
Ao calcular a potência, podemos determinar a capacidade dos circuitos elétricos e escolher os disjuntores adequados para proteger a instalação.
Em resumo,
Neste módulo, exploramos os diferentes tipos de circuitos elétricos utilizados em nossas casas, a importância dos diagramas elétricos e como calcular a potência elétrica. No próximo módulo, vamos aprofundar nossos conhecimentos sobre a instalação elétrica residencial, abordando temas como a instalação de condutores, caixas de passagem e tomadas.
