Curso Básico: Elétrica Residencial

Módulo 3: Instalação Elétrica Residencial

Construindo a Rede Elétrica da Sua Casa

Agora que entendemos os fundamentos dos circuitos elétricos, vamos adentrar no mundo da instalação elétrica residencial. É como construir a espinha dorsal da sua casa, fornecendo energia para todos os seus cômodos.

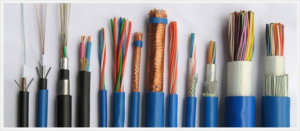

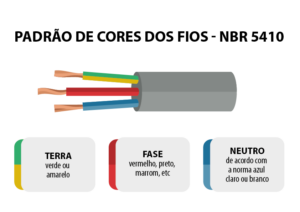

Condutores Elétricos: A Veia da Energia

Os condutores elétricos são os “nervos” da sua instalação elétrica. Eles transportam a energia da fonte (geralmente a rede elétrica) até os pontos de consumo (tomadas, lâmpadas, etc.). Os condutores mais comuns são feitos de cobre, por sua alta condutividade elétrica.

• Tipos de Condutores: Existem diversos tipos de condutores, como fios isolados, cabos flexíveis e cabos rígidos. A escolha do tipo de condutor depende da aplicação e das normas técnicas.

• Dimensionamento dos Condutores: A escolha da bitola do condutor (espessura) é fundamental para garantir a segurança e o bom funcionamento da instalação. A bitola é determinada pela corrente que o condutor irá conduzir e pelo comprimento do circuito.

Caixas de Passagem: Os Pontos de Conexão

As caixas de passagem são utilizadas para proteger as conexões entre os condutores e para facilitar futuras manutenções. Elas são geralmente embutidas nas paredes ou no teto.

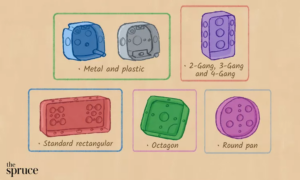

• Tipos de Caixas de Passagem: Existem diversos tipos de caixas de passagem, com diferentes tamanhos e materiais. A escolha do tipo de caixa depende da quantidade de condutores e do local de instalação.

Tomadas e Interruptores: O Acesso à Energia

As tomadas e os interruptores são os pontos de acesso à energia elétrica em uma instalação residencial.

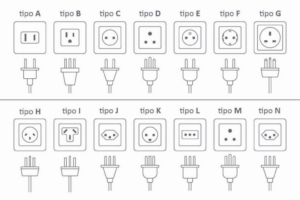

• Tomadas: As tomadas permitem conectar os aparelhos elétricos à rede elétrica. Existem diversos tipos de tomadas, com diferentes configurações e capacidades de corrente

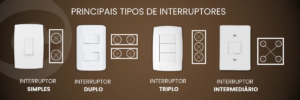

• Interruptores: Os interruptores permitem ligar e desligar os circuitos elétricos. Existem interruptores simples, duplos, triplos e com diferentes funções, como os interruptores com luz

Instalação da Rede Elétrica

A instalação elétrica residencial é um processo que exige conhecimento técnico e cuidado. As principais etapas da instalação são:

1. Projeto elétrico: Elaborar um projeto elétrico detalhado, indicando a localização de todos os pontos de luz, tomadas e outros elementos.
2. Passagem dos condutores: Os condutores são passados por dentro de eletrodutos ou embutidos nas paredes e lajes.
3. Conexão dos condutores: Os condutores são conectados nas caixas de passagem, tomadas, interruptores e outros dispositivos.
4. Teste e verificação: Após a instalação, é realizado um teste para verificar se a instalação está funcionando corretamente e se atende aos requisitos de segurança.

Importante: A instalação elétrica deve ser realizada por um profissional qualificado e seguir as normas técnicas da ABNT (Associação Brasileira de Normas Técnicas).
